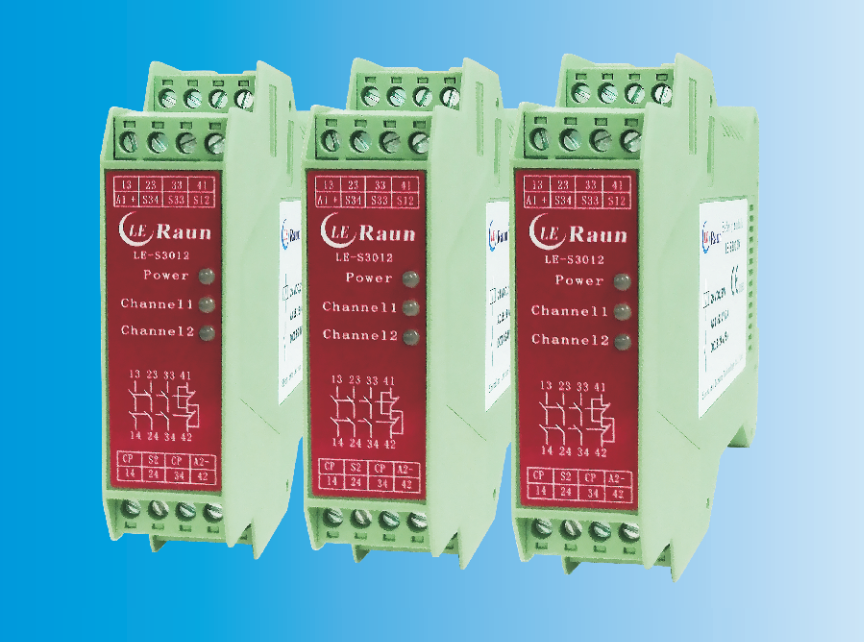

LE-S3012N Safety Relay Leraun

THÔNG SỐ & MÔ TẢ KỸ THUẬT

LE-S3012N là Rơ-le an toàn (Safety Relay) đa chức năng thuộc dòng LE-S Series của thương hiệu Raun, được thiết kế để giám sát các thiết bị an toàn và đảm bảo hoạt động an toàn cho máy móc. Thiết bị này đáp ứng các tiêu chuẩn an toàn quốc tế khắt khe như BS EN 62061:2015 đạt mức SIL 3 và ISO 13849-1:2015 đạt mức PLe.

1, Thông số kỹ thuật LE-S3012N

Hạng mục	Phân loại NPN	Phân loại PNP	Phân loại tín hiệu Đối lập (Opposite)
Tuân thủ tiêu chuẩn	BS EN 62061:2015, ISO 13849-1:2015, ISO 13849-1:2012
Mức độ toàn vẹn an toàn (SIL)	BS EN 62061:2015, SIL 3
Cấp độ hiệu suất (PL)	ISO13849-1:2018, PLe
Điện áp nguồn	24VDC
Công suất tiêu thụ	≤ 3W (Tại 24VDC)
Bảo vệ nguồn và đầu ra	Cầu chì tự phục hồi tích hợp (Built-in reset table fuse)
Hiển thị trạng thái	3 đèn LED màu xanh lá cây
Phương pháp khởi động	Khởi động thủ công / Khởi động tự động (Có thể thực hiện bằng cách nối tắt S33 và S34)
Tín hiệu đầu vào	Hai nhóm tín hiệu mức xuất ra bởi mành quang an toàn NPN	Hai nhóm tín hiệu mức xuất ra bởi mành quang an toàn PNP	Đầu vào hai nhóm tín hiệu mức ngược nhau
Đầu ra an toàn	Đầu ra 3 ngõ thường mở (13-14, 23-24, 33-34)
Đầu ra tín hiệu	1 ngõ ra thường đóng (41-42)
Khả năng chuyển mạch	Tiếp điểm thường mở 4 ngõ (6 lần/phút)	AC15: 5A/230VAC	DC13: 7A/DC24V
Dòng điện nhiệt quy ước (ith)	5A
Cầu chì bảo vệ khuyến nghị	6A loại cắt nhanh hoặc 4A loại cắt chậm
Danh mục sử dụng	AC-15, DC-13
Vật liệu và cấu trúc tiếp điểm	AgSnO+0.2μm au, tiếp điểm mở cưỡng bức (forced open contact)
Điện trở tiếp điểm	≤ 100mΩ
Tuổi thọ cơ học	10 triệu lần
Tần số hoạt động	6 lần/phút
Thời gian phản hồi đầu ra an toàn	Khởi động thủ công: 35ms / Khởi động tự động: 30ms
Thời gian phản hồi ngắt an toàn	10ms (Không bao gồm độ trễ của bản thân mành quang)
Cấp bảo vệ	Cầu đấu (Terminal): IP20, Vỏ hộp (Housing): IP40
Điện áp cách điện định mức	300V (Mức độ ô nhiễm 2 theo chuẩn IEC60947-5-1)
Điện áp chịu xung định mức	2500V (Quá áp loại II theo chuẩn IEC60947-5-1)
Nhiệt độ hoạt động	-40°C ~ 70°C
Nhiệt độ lưu trữ	-40°C ~ 80°C
Kiểu đấu dây	Cầu đấu vít có thể tháo rời
Khả năng đấu dây	Lên đến 2 dây đặc/nhiều lõi cỡ 1.5mm² hoặc 1 dây đặc/nhiều lõi cỡ 2.5mm²
Mã sản phẩm (Hai nhóm thường đóng)	LE-S3012N	LE-S3012P	LE-S3012NP
Mã sản phẩm (Hai nhóm thường mở)	LE-S3012NO	LE-S3012PO	LE-S3012NPO

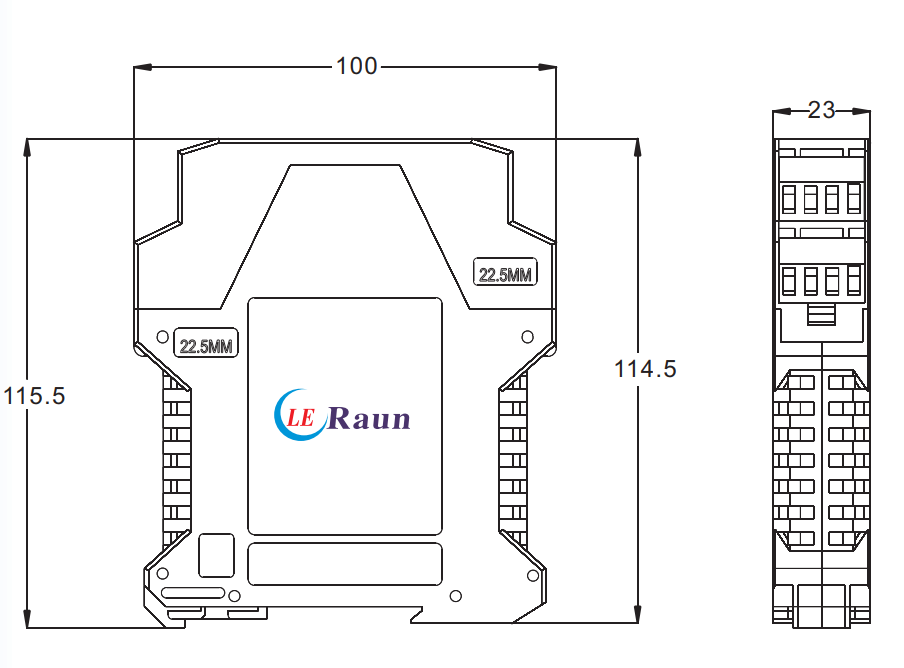

2, Kích thước

3, Tài liệu kỹ thuật

LE-S3012P Safety Relay Leraun Catalog

————————————————————————————————————–
