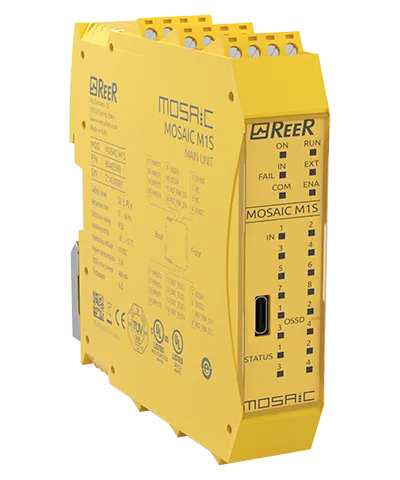

MOSAIC M1S

THÔNG SỐ & MÔ TẢ KỸ THUẬT

MOSAIC M1S là bộ điều khiển an toàn dạng mô-đun của REER, thiết kế nhỏ gọn, phù hợp cho các hệ thống máy móc cần giám sát an toàn đa điểm. Thiết bị tích hợp 8 đầu vào an toàn, 4 ngõ ra OSSD chuẩn SIL 3 / PL e / Cat. 4, hỗ trợ mở rộng đến 14 module. MOSAIC M1S dễ cấu hình bằng phần mềm MOSAIC Safety Designer, tiết kiệm không gian, giảm chi phí dây dẫn và tăng hiệu quả giám sát an toàn cho dây chuyền sản xuất.

1, Đặc điểm nổi bật của MOSAIC M1S

• Đạt chuẩn an toàn cao: SIL 3, PL e, Cat. 4

• Giám sát đa thiết bị: E-Stop, cảm biến, công tắc cửa, quang điện…

• Cấu hình dễ dàng: Qua phần mềm kéo – thả, không cần lập trình

• Mở rộng linh hoạt: Thêm ngõ vào/ngõ ra qua mô-đun

• Chẩn đoán thông minh: LED hiển thị lỗi và trạng thái

• Ngõ ra OSSD an toàn: Chống ngắn mạch, điều khiển trực tiếp thiết bị

• Tiết kiệm chi phí: Giảm dây dẫn và thiết bị rơ-le

2, Thông số kỹ thuật của MOSAIC M1S

Thông số kỹ thuật	Giá trị / Mô tả
Mức độ an toàn (PL)	PL e
Đầu vào an toàn	8 ngõ vào số (digital inputs)
Mức độ an toàn (SIL / PL)	SIL 3 – SILCL 3 – PL e – Cat. 4
Nhiệt độ hoạt động (°C)	-10 … +55
Báo hiệu trạng thái	Đèn LED báo trạng thái hoạt động, lỗi, ngõ vào, ngõ ra OSSD, reset và trạng thái hệ thống
Ngõ ra an toàn (OSSD)	4 OSSD đơn hoặc 2 cặp (PNP, 400 mA tại 24 VDC), có bảo vệ ngắn mạch, quá tải, sai cực
Kiểu kết nối	Terminal rời, dạng vít (screw contacts)
Tuổi thọ trung bình MTTFD (ISO13849)	30 đến 100 năm
PFHD (IEC 61508)	1,44E-08
Ngõ ra trạng thái	4 PNP (100 mA)
Ngõ ra kiểm tra (Test outputs)	4

3, Tài liệu MOSAIC M1S

R-SAFE RFID BASIC C S G C Catalog

New_RSAFE_front_Basic_Pro_Plus

—————————————————————————————————————————–
