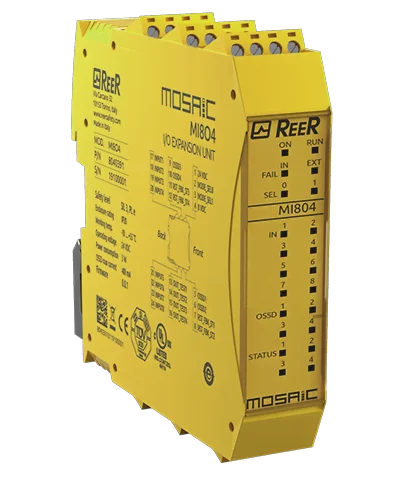

MOSAIC MI8O4

THÔNG SỐ & MÔ TẢ KỸ THUẬT

MOSAIC MI8O4 là module mở rộng I/O an toàn cho hệ thống MOSAIC của REER, tích hợp 8 đầu vào an toàn, 4 ngõ ra OSSD và 4 I/O đa năng, đạt chuẩn SIL 3 / PL e / Cat. 4. Thiết bị kết nối dễ dàng qua bus MSC, phù hợp mở rộng hệ thống giám sát an toàn trong công nghiệp.

1, Đặc điểm nổi bật của MOSAIC MI8O4

• Đạt chuẩn an toàn cao: SIL 3, PL e, Cat. 4

• Giám sát đa thiết bị: E-Stop, cảm biến, công tắc cửa, quang điện…

• Cấu hình dễ dàng: Qua phần mềm kéo – thả, không cần lập trình

• Mở rộng linh hoạt: Thêm ngõ vào/ngõ ra qua mô-đun

• Chẩn đoán thông minh: LED hiển thị lỗi và trạng thái

• Ngõ ra OSSD an toàn: Chống ngắn mạch, điều khiển trực tiếp thiết bị

• Tiết kiệm chi phí: Giảm dây dẫn và thiết bị rơ-le

2, Thông số kỹ thuật của MOSAIC MI8O4

Thông số kỹ thuật	Giá trị / Mô tả
Mức độ an toàn (PL)	PL e
Đầu vào an toàn	8 ngõ vào số (digital inputs)
Mức độ an toàn (SIL / PL)	SIL 3 – SILCL 3 – PL e – Cat. 4
Nhiệt độ hoạt động (°C)	-10 … +55
Báo hiệu trạng thái	LED hiển thị trạng thái hoạt động, lỗi, ngõ vào, ngõ ra OSSD và trạng thái hệ thống
Ngõ ra an toàn (OSSD)	4 OSSD đơn hoặc 2 cặp (PNP 400 mA tại 24 VDC), có bảo vệ ngắn mạch, quá tải, sai cực
Điện áp nguồn	24 VDC
Kiểu kết nối	Terminal tháo rời, dạng vít (screw contacts)
Tuổi thọ trung bình MTTFD (ISO13849)	30 đến 100 năm
PFHD (IEC 61508)	2,89E-08
Ngõ ra trạng thái	4 PNP (100 mA)
Ngõ ra kiểm tra (Test outputs)	4
Nhiệt độ lưu trữ (°C)	-20 … +85
Cổng kết nối MSC tích hợp	Có
Hỗ trợ kết nối BUS MSC	Có
Ngõ vào Start/Restart và EDM	Tối đa 4
Kích thước đóng gói (C x D x R – mm)	36 x 127 x 113
Phân loại sản phẩm	Loại A

3, Tài liệu MOSAIC MI8O4

MOSAIC – Installation and use manual.pdf

MI8O4 – Quick installation guide.pdf

MOSAIC MI8O4 catalog.pdf



—————————————————————————————————————————–
