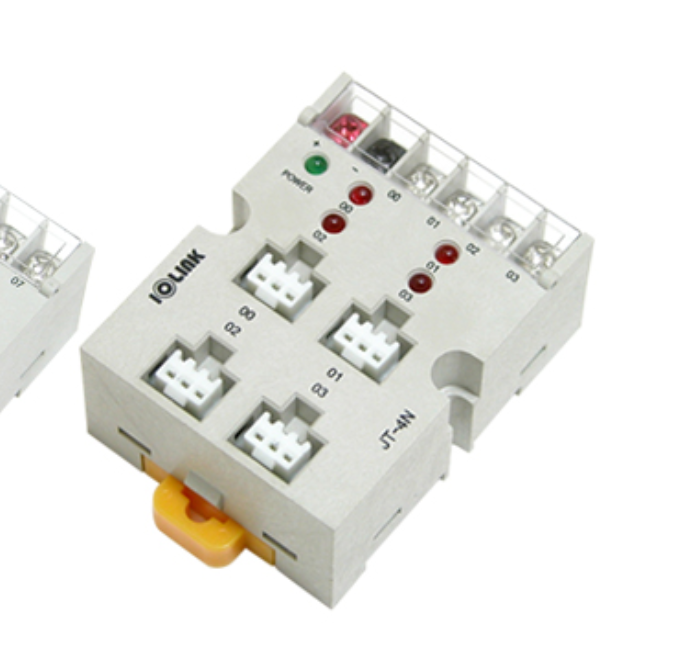

JT-4N là giải pháp đấu nối tối ưu dành cho các hệ thống tự động hóa công nghiệp. Thiết bị được thiết kế với 4 ngõ vào/ra (I/O) sử dụng cấu hình phân cực chung loại NPN (+ COM), kết hợp cùng đầu nối JST SM (mã SMP-03V) tiêu chuẩn, giúp việc đi dây từ PLC hoặc bộ điều khiển trở nên gọn gàng, nhanh chóng và an toàn hơn.
1, Hướng dẫn đọc mã JT-4N
2, Lựa chọn model
| Mã sản phẩm | Số điểm I/O | Phân cực (Chân chung) | Mã đầu nối lắp ráp | Kích thước (mm) | Phương pháp lắp đặt |
| JT-4N | 4 Điểm | NPN + COM | SMP-03V kèm 4 tiếp điểm | 45.0 x 59.0 | Bắt vít / Gài thanh ray DIN |
| JT-4P | 4 Điểm | PNP – COM | SMP-03V kèm 4 tiếp điểm | 45.0 x 59.0 | Bắt vít / Gài thanh ray DIN |
| JT-8N | 8 Điểm | NPN + COM | SMP-03V kèm 8 tiếp điểm | 73.0 x 59.0 | Bắt vít / Gài thanh ray DIN |
| JT-8P | 8 Điểm | PNP – COM | SMP-03V kèm 8 tiếp điểm | 73.0 x 59.0 | Bắt vít / Gài thanh ray DIN |
3, Thông số kỹ thuật chung JT-4N
| Hạng mục | Thông số |
| Điện áp định mức | 12 ~ 24V DC |
| Dòng điện định mức | 2A |
| Điện trở cách điện | 100MΩ trở lên (500V DC) |
| Điện áp chịu đựng | 500V AC~, 1 phút |
| Dây dẫn phù hợp | AWG 22 ~ 16 (Tối đa 1.5mm²) |
| Lực siết ốc | 0.8N·m (8kgf·cm) |
| Nhiệt độ môi trường | -10°C ~ +50°C (Không ngưng tụ) |

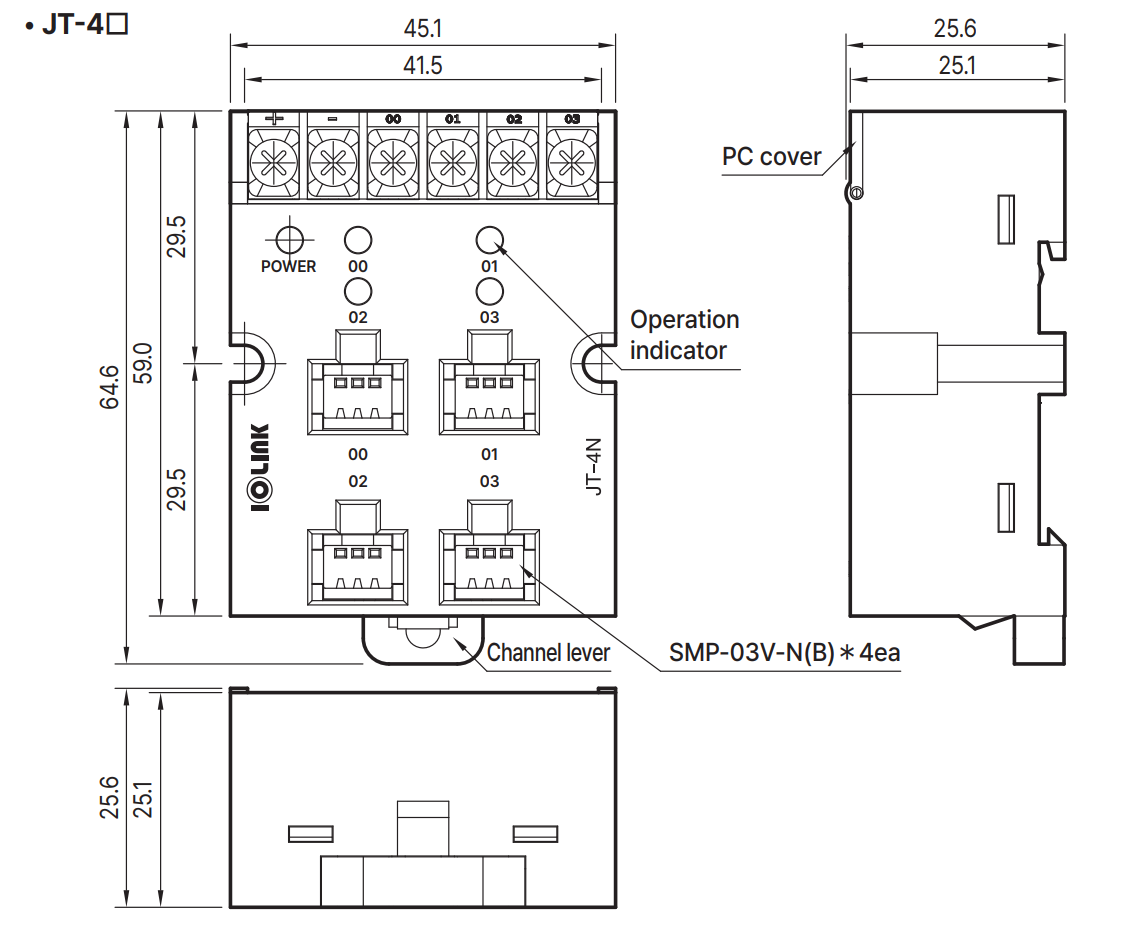

4, Kích thước
5, Tài liệu kỹ thuật
————————————————————————————————————–
