XTB-COM40 là một Terminal Block (cầu đấu) chuyên dụng để phân phối chung chân tín hiệu (Common), thuộc dòng XTB-COM Series. Thiết bị này có thiết kế 40 điểm đấu nối (Pole) với sơ đồ đấu dây phân cực rõ ràng
1, Hướng dẫn đọc mã XTB-COM40
2, Hướng dẫn chọn model
| Mã sản phẩm (Model) | Số Pole | Cấu hình chân Common | Kích thước (mm) | Phương pháp lắp đặt |
| XTB-COM20 | 20 | Hàng trên 10P ⊕ / Hàng dưới 10P ⊖ Common | 80.0 * 40.5 | Bắt vít / Gài thanh ray DIN (Channel) |
| XTB-COM20B | Hàng trái 10P ⊕ / Hàng phải 10P ⊖ Common | |||
| XTB-COM20C | Hàng A – B Common | |||
| XTB-COM40 | 40 | Hàng trên 20P ⊕ / Hàng dưới 20P ⊖ Common | 149.0 * 40.5 | |
| XTB-COM40B | Hàng trái 20P ⊕ / Hàng phải 20P ⊖ Common | |||
| XTB-COM40C | Hàng A – B Common |
3, Thông số kỹ thuật
| Mã sản phẩm | XTB-COM20 | XTB-COM20B | XTB-COM20C | XTB-COM40 | XTB-COM40B | XTB-COM40C | |
| Điện áp định mức | 125VAC ~ 50/60Hz, 125VDC ⎓ | ||||||
| Dòng điện định mức | 10A (Total) | 3A (Line) | 10A (Total) | 3A (Line) | |||
| Số lượng chân (Pole) | 20 Chân | 40 Chân | |||||
| Khoảng cách chân (Pitch) | 7.0mm | ||||||
| Dây dẫn phù hợp | AWG 22 ~ 16 (1.25mm² / MAX) (Chỉ dùng dây đồng) | ||||||
| Điện trở cách điện | 100MΩ trở lên (500VDC ⎓) | ||||||
| Điện áp chịu đựng | 500VAC ~ 1min | ||||||
| Ốc vít Terminal | M3 X 7L | ||||||
| Lực siết ốc | 1.2N·m (12kgf·cm) | ||||||
| Khả năng chịu môi trường (*1) | Nhiệt độ hoạt động | -10°C ~ +50°C | |||||
| Độ ẩm hoạt động | 35 ~ 85%RH | ||||||
| Vật liệu | Cầu đấu | Modified PPO | |||||
| Nắp che | Polycarbonate | ||||||
| Bo mạch | Epoxy 1.6t | ||||||
| Trọng lượng (*2) | Khoảng 90g (Khoảng 75g) | Khoảng 156g (Khoảng 136g) | |||||

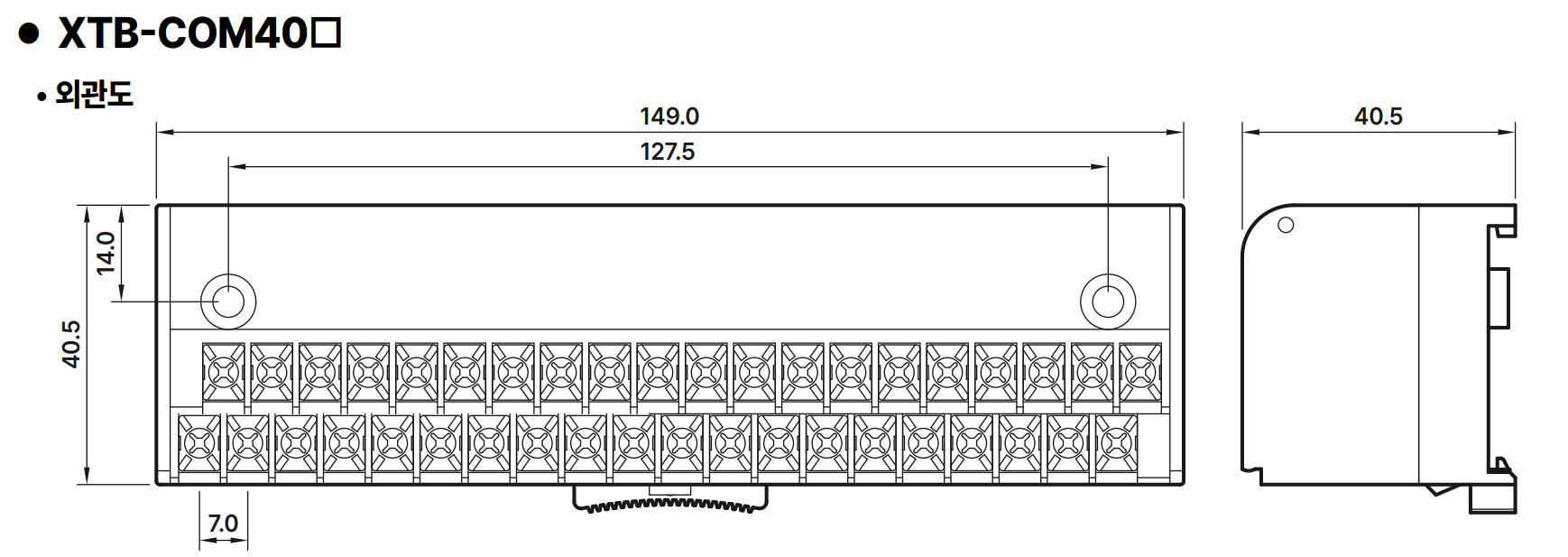

4, Kích thước
5, Tài liệu kỹ thuật
Terminal Block Samwon XTB-COM40 Catalog
————————————————————————————————————–
