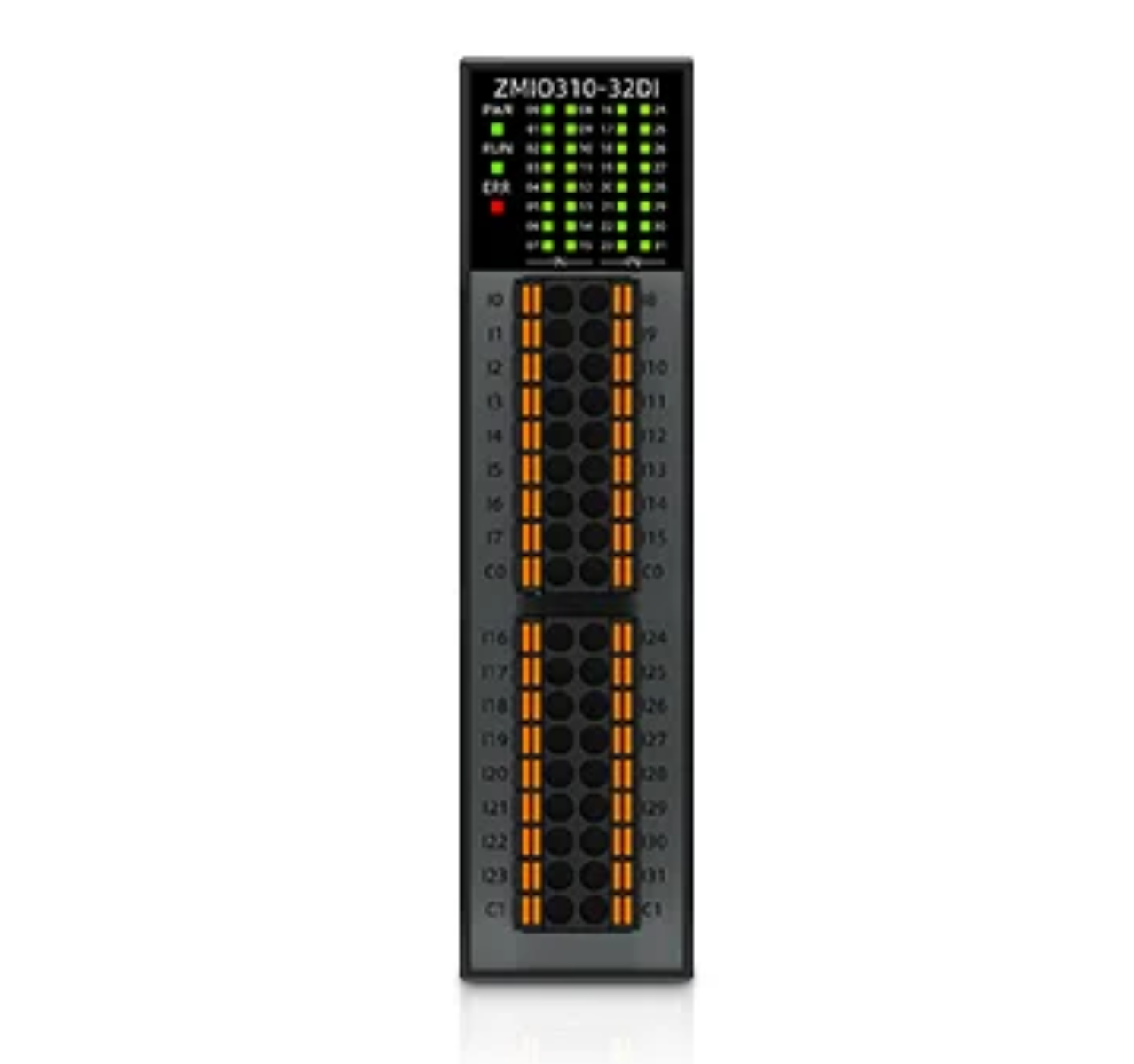

ZMIO310-32DI EtherCAT 32-Input (NPN / PNP) Sub-Module

THÔNG SỐ & MÔ TẢ KỸ THUẬT

ZMIO310-32DI là module mở rộng 32 ngõ vào số (Digital Input) thuộc hệ sinh thái Vertical Bus của Zmotion. Thiết bị hỗ trợ linh hoạt cả hai chuẩn đấu nối NPN và PNP, lý tưởng để thu thập đồng thời dữ liệu từ hàng loạt cảm biến, công tắc hành trình hay nút nhấn. Việc tích hợp mật độ cao 32 kênh trên một module duy nhất giúp tiết kiệm không gian tủ điện, giảm bớt số lượng trạm mở rộng và tối ưu chi phí vật tư cho các dự án máy tự động hóa quy mô lớn.

1, Hướng dẫn đọc mã ZMIO310-32DI

2, Thông số kỹ thuật

Tiêu Chí	Chi Tiết Thông Số Kỹ Thuật
Điện áp nguồn	24VDC
Loại ngõ vào	Ngõ vào số (Digital input)
Số kênh mở rộng	32 kênh
Phương pháp đấu nối nguồn IO	Hỗ trợ cả NPN / PNP – NPN: Chân chung (Public end) đấu vào nguồn +24V – PNP: Chân chung đấu vào EGND (0V)
Dòng điện ngõ vào (Tiêu chuẩn)	NPN (-4.8mA), PNP (+4.8mA)
Trở kháng ngõ vào	4.7kΩ
Ngưỡng điện áp mức BẬT (ON)	Kiểu PNP: >7.2V. Kiểu NPN: <14.5V
Ngưỡng điện áp mức TẮT (OFF)	Kiểu PNP: <6.8V. Kiểu NPN: >14.7V
Công suất nội bộ	0.3W
Công suất tiêu thụ	1.9W
Phương pháp cách ly	Cách ly quang (Coupler isolation)
Tần số ngõ vào	<5kHz
Hiển thị trạng thái	Đèn LED báo sáng tương ứng khi ngõ vào ở trạng thái BẬT

3, Tài liệu kỹ thuật ZMIO310-32DI

ZMIO310-32DI EtherCAT 32-Input (NPN / PNP) Sub-Module Catalog
