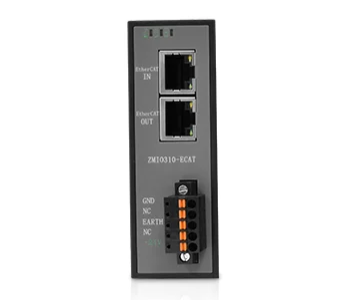

ZMIO310-ECAT Expansion EtherCAT Communication Module

THÔNG SỐ & MÔ TẢ KỸ THUẬT

ZMIO310-ECAT là module truyền thông trạm tớ (Coupler Module) chuẩn EtherCAT thuộc hệ sinh thái mở rộng I/O dạng khối dọc (Vertical Bus) của Zmotion.

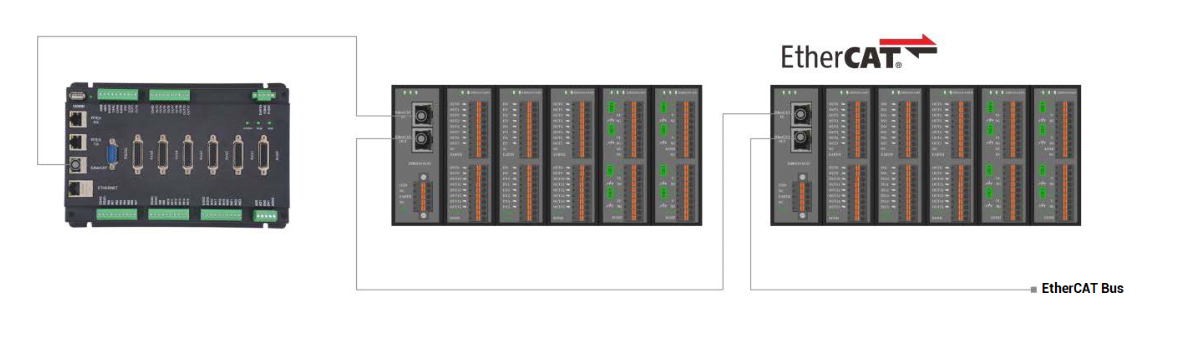

Thiết bị đóng vai trò làm trạm trung chuyển dữ liệu tốc độ cao (100Mbps), hỗ trợ chu kỳ truyền thông cực thấp (từ 250µs) để đồng bộ bộ điều khiển trung tâm với các module tín hiệu mở rộng phía sau. Một trạm ZMIO310-ECAT cung cấp nguồn nội bộ 8.4W, cho phép ghép nối linh hoạt tối đa 16 module I/O (tương đương 256 In / 256 Out) hoặc 8 module Analog (32 AD / 32 DA)

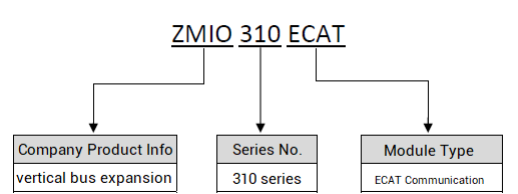

1, Hướng dẫn đọc mã

2,Thông số kỹ thuật ZMIO310-ECAT

Tiêu chí	Thông số kỹ thuật
Mã sản phẩm	ZMIO310-ECAT
Giao thức truyền thông	EtherCAT Industrial Real-time Bus Protocol
Tốc độ truyền thông tối đa	Ethernet 100Mbps
Chu kỳ truyền thông	250µs, 500µs, 1ms, 2ms, 4ms…
Cổng mạng & Cáp kết nối	Chuẩn kết nối Ethernet RJ45 sử dụng cáp 5E Category STP
Khoảng cách truyền dữ liệu	Dưới 100m (khoảng cách giữa 2 node)
Dịch vụ hỗ trợ	COE (PDO, SDO), nâng cấp firmware
Khả năng ghép nối module con	Tối đa 16 module I/O, hoặc 8 module AD/DA (tổng số lượng ghép nối tối đa là 16 module, con số thực tế phụ thuộc vào công suất từng module)
Số lượng tín hiệu I/O tối đa	256 Input hoặc 256 Output
Số lượng tín hiệu Analog tối đa	32 AD hoặc 32 DA
Yêu cầu nguồn cấp chính	24V DC
Công suất tiêu thụ nội bộ	1.6W
Công suất cấp cho các module sau	8.4W
Kích thước vật lý	108mm x 95mm x 32mm

3, Tài liệu kỹ thuật ZMIO310-ECAT

ZMIO310-ECAT Expansion EtherCAT Communication Module

———————————————————————————————————-
