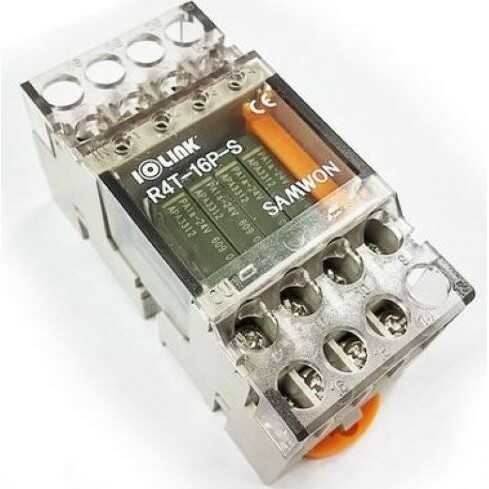

Relay Samwon R4T-16P-S

THÔNG SỐ & MÔ TẢ KỸ THUẬT

R4T-16P-S Relay Board là khối trung gian chuyển mạch nhỏ gọn, được thiết kế chuyên dụng để tối ưu hóa không gian tủ điện trong các hệ thống điều khiển tự động hóa. Điểm nhấn chất lượng của mã sản phẩm này là việc tích hợp sẵn 4 Relay PANASONIC APAN3124 (cấu hình 4 điểm – 1a x 4), mang lại khả năng đóng cắt tín hiệu cực kỳ ổn định và độ bền cơ học cao.

1, Hướng dẫn đọc mã

Mã sản phẩm (Model)	Relay tích hợp	Số điểm I/O	Điện áp Coil định mức	Chân chung (Phía Coil)	Chân chung (Phía Contact)	Giao tiếp	Kích thước (W*D mm)	Phương pháp lắp đặt
R4T-YC-UL	TAKAMISAWA NYP-24W-K	4Point (1a * 4)	24V DC	Nguồn riêng biệt (Tích hợp Short bar 4P)	Com. riêng biệt (Tích hợp Short bar 4P)	Cầu đấu vít Pitch 7.62mm	32.0 * 71.0	Bắt vít / Gài thanh ray DIN
R4T-16P-S	PANASONIC APAN3124	4Point (1a * 4)	24V DC	Nguồn riêng biệt (Tích hợp Short bar 4P)	Com. riêng biệt (Tích hợp Short bar 4P)	Cầu đấu vít Pitch 7.62mm	32.0 * 71.0	Bắt vít / Gài thanh ray DIN

2, Thông số kỹ thuật R4T-16P-S

Mã sản phẩm		R4T-YC-UL	R4T-16P-S
Điện áp định mức		24VDC ±10%
Dòng điện tiêu thụ (*1)		Khoảng 10mA	Khoảng 9.4mA
Công suất tải định mức (*2)		250VAC ~ 3A, 30VDC 3A
Khoảng cách chân đấu nối (Pitch)		7.62mm
Dây dẫn phù hợp		AWG22~16 (1.25mm² / MAX) (Chỉ dùng dây đồng, loại 60°C)
Điện áp cách điện	Giữa cuộn Coil và tiếp điểm	3,000 Vrms for 1min
	Giữa các tiếp điểm cùng cực	750VAC ~ 1min	1,000 Vrms for 1min
Ốc vít Terminal		M3 X 6L
Lực siết ốc		7~8kgf·cm (0.68~0.78 N·m)
Khả năng chịu môi trường (*3)	Nhiệt độ hoạt động	-10°C ~ +50°C
	Độ ẩm hoạt động	35~85%RH
Vật liệu	Cầu đấu	Modified PPO
	Nắp che	Polycarbonate
	Bo mạch	Epoxy 1.6t
Chứng nhận đạt được		UL	CE, UL
Trọng lượng (*4)		Khoảng 89g (Khoảng 73g)	Khoảng 85g (Khoảng 70g)

3, Kích thước



4, Tài liệu kỹ thuật

Relay Samwon R4T-16P-S catalog

————————————————————————————————————–
