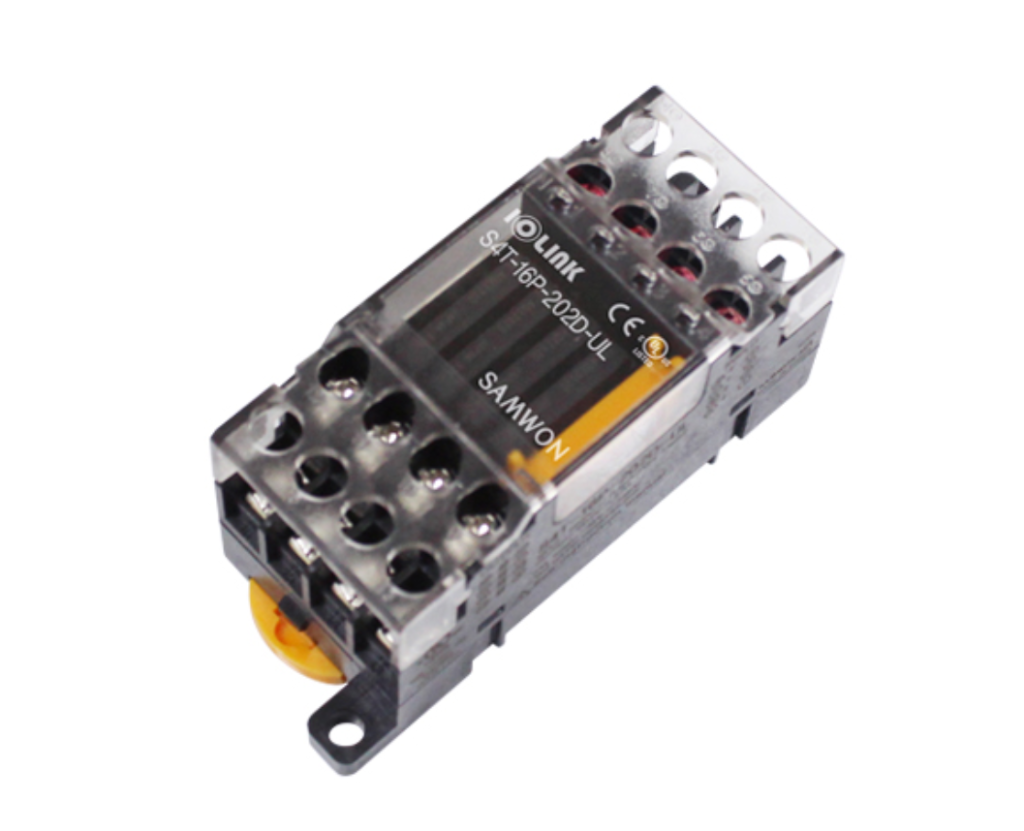

S4T-16P-202D-UL Relay Board là giải pháp đấu nối trung gian tối ưu cho các hệ thống điều khiển tự động hóa. Sản phẩm được thiết kế dạng 4 điểm (4 Points, 1a x 4), tích hợp sẵn 4 PhotoMOS Relay mã AQZ202D chất lượng cao từ thương hiệu Panasonic (Nhật Bản)
1, Hướng dẫn đọc mã
| Mã sản phẩm (Model) | Relay tích hợp | Số điểm I/O | Điện áp Coil định mức | Chân chung (Phía Coil) | Chân chung (Phía Contact) | Giao tiếp | Kích thước (W*D mm) | Phương pháp lắp đặt |
|
S4T-16P-202D-UL |
PANASONIC AQZ202D |
4Point (1a * 4) |
5~24V DC |
Nguồn riêng biệt (Tích hợp thanh Short bar 4P) |
Com. riêng biệt (Tích hợp thanh Short bar 4P) |
Cầu đấu vít Pitch 7.62mm |
32.0 * 71.0 |
Bắt vít / Gài thanh ray DIN |
2, Thông số kỹ thuật
| Mã sản phẩm | S4T-16P-202D-UL |
| Điện áp định mức | 24VDC ±10% |
| Dòng điện tiêu thụ (*1) | Khoảng 11.5mA |
| Công suất tải định mức (*2) | 24VDC 2.0A |
| Khoảng cách chân đấu nối (Pitch) | 7.62mm |
| Dây dẫn phù hợp | AWG22~16 (1.25mm² / MAX) (Chỉ dùng dây đồng, loại 60°C) |
| Điện áp cách điện I/O | 2,500VAC ~ 1min |
| Ốc vít Terminal | M3 X 6L |
| Lực siết ốc | 7~8Kgf·cm (0.68~0.78 N·m) |
| Khả năng chịu môi trường (*3) | -10°C ~ +50°C |
| 35~85%RH |
3, Kích thước
4, Tài liệu kỹ thuật
Relay Samwon S4T-16P-202D-UL Catalog
————————————————————————————————————–
