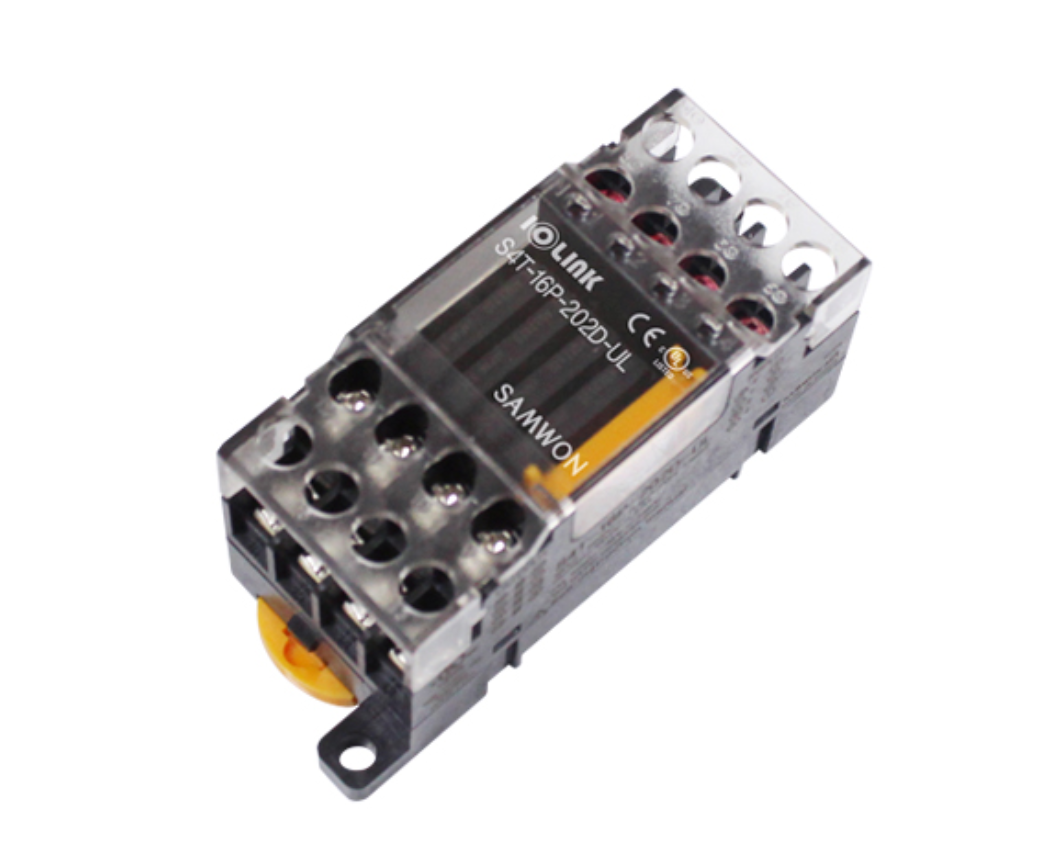

Relay Samwon S4T-16P-202D

THÔNG SỐ & MÔ TẢ KỸ THUẬT

S4T-16P-202D Relay Board là giải pháp đấu nối trung gian tối ưu cho các hệ thống điều khiển tự động hóa. Sản phẩm được thiết kế dạng 4 điểm (4 Points, 1a x 4), tích hợp sẵn 4 PhotoMOS Relay mã AQZ202D chất lượng cao từ thương hiệu Panasonic (Nhật Bản)

1, Hướng dẫn đọc mã

Mã sản phẩm (Model)	Relay tích hợp	Số điểm I/O	Điện áp Coil định mức	Chân chung (Phía Coil)	Chân chung (Phía Contact)	Giao tiếp	Kích thước (W*D mm)	Phương pháp lắp đặt
S4T-16P-202D	PANASONIC AQZ202D	4Point (1a * 4)	5~24V DC	Nguồn riêng biệt (Tích hợp thanh Short bar 4P)	Com. riêng biệt (Tích hợp thanh Short bar 4P)	Cầu đấu vít Pitch 7.62mm	32.0 * 71.0	Bắt vít / Gài thanh ray DIN

2, Thông số kỹ thuật

Mã sản phẩm	S4T-16P-202D
Điện áp định mức	24VDC ±10%
Dòng điện tiêu thụ (*1)	Khoảng 11.5mA
Công suất tải định mức (*2)	24VDC 2.0A
Khoảng cách chân đấu nối (Pitch)	7.62mm
Dây dẫn phù hợp	AWG22~16 (1.25mm² / MAX) (Chỉ dùng dây đồng, loại 60°C)
Điện áp cách điện I/O	2,500VAC ~ 1min
Ốc vít Terminal	M3 X 6L
Lực siết ốc	7~8Kgf·cm (0.68~0.78 N·m)
Khả năng chịu môi trường (*3)	-10°C ~ +50°C
	35~85%RH

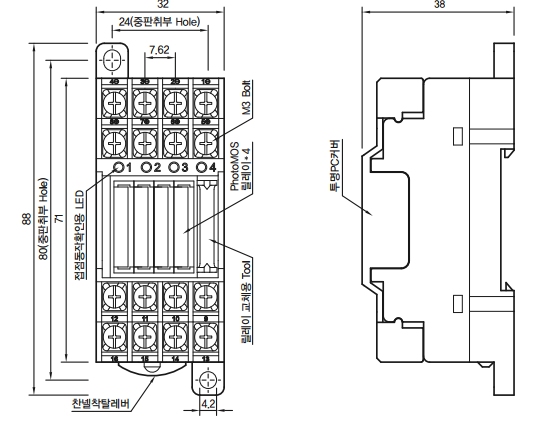

3, Kích thước

4, Tài liệu kỹ thuật

Relay Samwon S4T-16P-202D Catalog

————————————————————————————————————–
