Card motion XPCIE1032H-AX08-MO8-HW

THÔNG SỐ & MÔ TẢ KỸ THUẬT

1. Giới Thiệu Tổng Quan Sản Phẩm

XPCIE1032H-AX08-MO8-HW thuộc phân khúc card điều khiển chuyển động siêu tốc (Super High-Speed Motion Control Card) giao tiếp qua khe cắm PCI Express. Điểm mạnh cốt lõi của giải pháp này là sự kết hợp giữa truyền thông bus EtherCAT và nhân phần mềm thời gian thực MotionRT7.

Hệ thống có thể vận hành trơn tru ngay trên nền tảng hệ điều hành Windows, loại bỏ độ trễ và gián đoạn thường gặp ở các dòng card PC-based truyền thống. Phiên bản này đặc biệt tối ưu cho các cỗ máy yêu cầu đồng bộ hóa giữa hệ thống nội suy nhiều trục và xử lý thị giác máy tính (Vision).

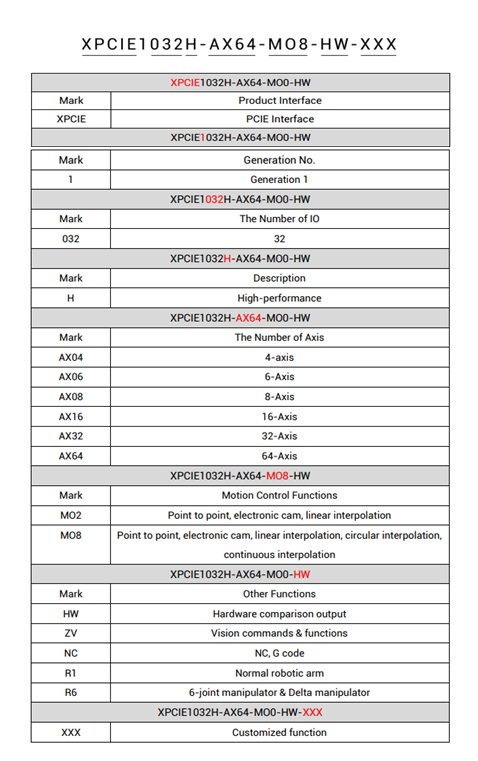

2. Hướng dẫn đọc mã XPCIE1032H-AX08-MO8-HW

3. Thông số kỹ thuật XPCIE1032H-AX08-MO8-HW

Tiêu Chí	Chi Tiết Thông Số Kỹ Thuật
Loại trục điều khiển	Trục EtherCAT / Trục phát xung cục bộ (Local Pulse)
Số trục điều khiển (AX08)	Đồng bộ tối đa 8 trục (Có thể mở rộng tùy chọn theo nhu cầu từ 6 đến 64 trục)
Chức năng chuyển động (MO8)	Điểm tới điểm (PTP), Cam điện tử, Nội suy tuyến tính / tròn / liên tục
Giao diện truyền thông	EtherCAT
Tần số phát xung tối đa	500kHz
I/O tích hợp (Internal IO)	16 Input (gồm 8 Input tốc độ cao)
	16 Output (16 Output tốc độ cao, có bảo vệ quá dòng)
Khả năng mở rộng I/O	Tối đa 512 Input và 512 Output
Chức năng phần cứng (HW)	16 ngõ ra (Output) có thể cấu hình làm chức năng phần cứng (HW – So sánh vị trí)
Điều rộng xung (PWM)	4 ngõ ra (Output) có thể cấu hình chức năng PWM
Độ phân giải dữ liệu	Pulse, Encoder, Speed/Accel: 64-bit
Dung lượng lưu trữ khi mất điện	2048 (VR power failure storage space)
Nguồn cấp	24V DC
Kích thước	90 x 106 mm
Môi trường hoạt động	Nhiệt độ: -10°C ~ 55°C
	Độ ẩm: 10% ~ 95% (không ngưng tụ)

4. Tài liệu kỹ thuật

Card motion XPCIE1032H-AX08-MO8-HW Catalog

————————————————————————————————————–
