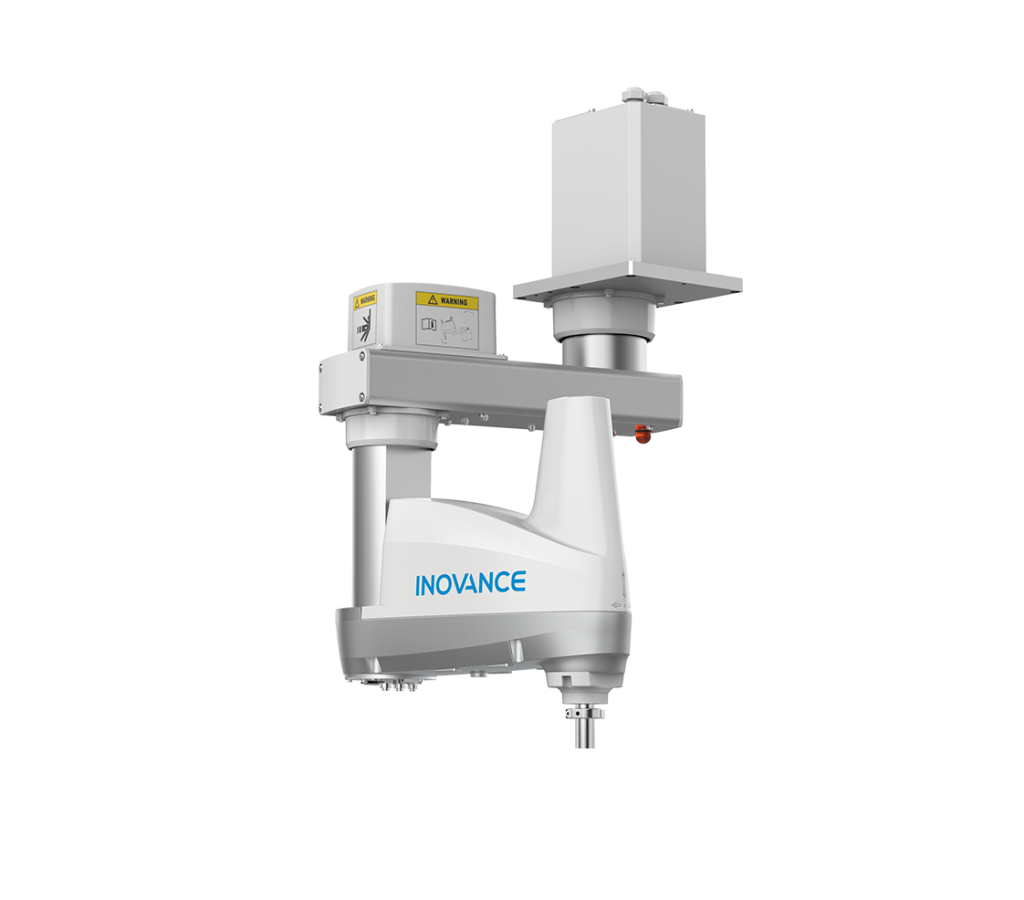

Scara Robot Inovance IR-TS5-55Z15S3 là thế hệ mới với thiết kế gắn trần giúp tiết kiệm không gian. Cánh tay có chiều dài bằng nhau, loại bỏ góc chết, và tối ưu cho bố trí dây chuyền sản xuất. Chúng có hiệu suất cao, dễ bảo trì và cấu trúc nhỏ gọn, phù hợp với nhiều ứng dụng. Đặc biệt, máy có chiều cao hàng đầu trong ngành và thích hợp cho các ngành công nghiệp 3C, pin lithium, quang điện, màn hình, cũng như các tình huống lắp ráp và phủ keo.
Hướng dẫn đọc mã:
Các tính năng nổi bật:
- Nhịp độ cao: Thời gian chu kỳ nhanh nhất là 0,34 giây, vượt 10% so với các thương hiệu hàng đầu.
- Độ rung thấp: Giảm rung động nhờ độ cứng cơ học, điều khiển vòng kín cảm biến và thuật toán triệt tiêu rung.
- Dễ dàng mở rộng: Máy tích hợp cáp mạng và tủ điều khiển. Hỗ trợ nhiều giao thức như TCP/IP, Modbus, EtherCAT, giúp tăng khả năng kết nối và mở rộng.
- Dễ bảo trì: Pin dễ thay thế và hỗ trợ truy xuất điểm 0 nhanh chóng. Thiết kế mới giảm thời gian thay thế xuống 50%.
Chi tiết kỹ thuật Scara Robot Inovance IR-TS5-55Z15S3:
| Mô tả | Thông số | |
| Tải trọng | 5kgSCARA | |
| Loại robot | IR-TS5-55Z15S3 | |
| Chiều dài cánh tay robot | Cánh tay robot thứ 1 + thứ 2 | 550mm |
| Cánh tay robot 1 | 275mm | |
| Cánh tay robot 2 | 275mm | |
| Tốc độ hành động tối đa | Khớp 1 + 2 | 9712mm/s |
| Khớp 3 | 1300mm/s | |
| Khớp 4 | 2000°/s | |
| Độ chính xác lặp lại | Khớp 1 + 2 | ±0.015mm |
| Khớp 3 | ±0.01mm | |
| Khớp 4 | ±0.01° | |
| Trọng lượng tải | Tiêu chuẩn | 2kg |
| Tối đa | 5kg | |
| Quán tính cho phép của 4 khớp | Tiêu chuẩn | 0.01kg.m² |
| Tối đa | 0.12kg.m² | |
| Lỗ gắn | 95×95x160mm(6-ø6.6mm) | |
| Trọng lượng (bao gồm trọng lượng cáp) | 20kg | |
| Lực ép khớp 3 | 150N | |
| Hệ thống dây điện | 15（15pin:D-sub） | |
| Cổng mạng CAT5E | ||
| Đường ống người dùng | 2 Ống dẫn khí ø6mm, Chịu áp lực: 0,59Mpa | |
| 1 Ống dẫn khí ø4mm, Khả năng chịu áp suất: 0,59Mpa | ||
| Điều kiện môi trường | Nhiệt độ môi trường | 5°C ~ 40°C (không nên thay đổi nhiệt độ quá mức) |
| Độ ẩm tương đối | 10 ~ 80% | |
| Độ ồn | Laeq=70dB(A) | |
| Phạm vi chuyển động tối đa | Khớp 1 | ±225° |
| Khớp 2 | ±225° | |
| Khớp 3 | 150mm | |
| Khớp 4 | ±720° | |
| Thời gian Takt | 0.340s | |
Hướng dẫn chọn Scara Robot Inovance:
| Type | Model | Description |
| 4 kg | IR-S4-40Z15S3 | Arm length: 400 mm Z-axis travel: 150 mm Max. load: 4 kg |
| 7 kg | IR-S7-50Z20S3 | Arm length: 500 mm Z-axis travel: 200 mm Max. load: 7 kg |
| IR-S7-60Z20S3 | Arm length: 600 mm Z-axis travel: 200 mm Max. load: 7 kg | |
| IR-S7-70Z20S3 | Arm length: 700 mm Z-axis travel: 200 mm Max. load: 7 kg | |
| 10 kg | IR-S10-60Z20S3 | Arm length: 600 mm Z-axis travel: 200 mm Max. load: 10 kg |
| IR-S10-70Z20S3 | Arm length: 700 mm Z-axis travel: 200 mm Max. load: 10 kg | |
| IR-S10-80Z20S3 | Arm length: 800 mm Z-axis travel: 200 mm Max. load: 10 kg | |
| 50 kg | IR-S50-120Z40S3-B1 | Arm length: 1200 mm Z-axis travel: 400 mm Max. load: 50 kg |
| IR-TS4-35Z15S3 | Arm length: 350 mm Z-axis travel: 150 mm Max. load: 4 kg | |
| IR-TS5-55Z15S3 | Arm length: 550 mm Z-axis travel: 150 mm Max. load: 5 kg |
Tài liệu Scara Robot Inovance :
Inovance Robot Selection Catalog
IR-S20_G20 Series Scara Robot User Manual
Phần mềm Scara Robot Inovance :
———————————————————————————————————————————————-
